CR9506 HF lesandi
CR5011A 13,56Mhz NFC TYPE A HF RFID lesari, snertilaus NFC RFID lesari
MIFARE® 1k/4K, UltraLight, ULTRALIGHT C, MIFARE® PLUS, MIFARE® Desfire
NTAG203,NTAG213,NTAG215,NTAG216
25TB512, 25TB04K, 25TB176
Umfang umsókna
- Rafræn stjórnsýsla
- Bankastarfsemi og greiðslur
- Aðgangsstýring Tímamæting
- Netöryggi
- Rafræn veski og tryggð
- Samgöngur
- Söluturn
- Greindar mælar
Tæknilegar upplýsingar
- Aflgjafi: 4,5V - 5,5V, 40-105mA

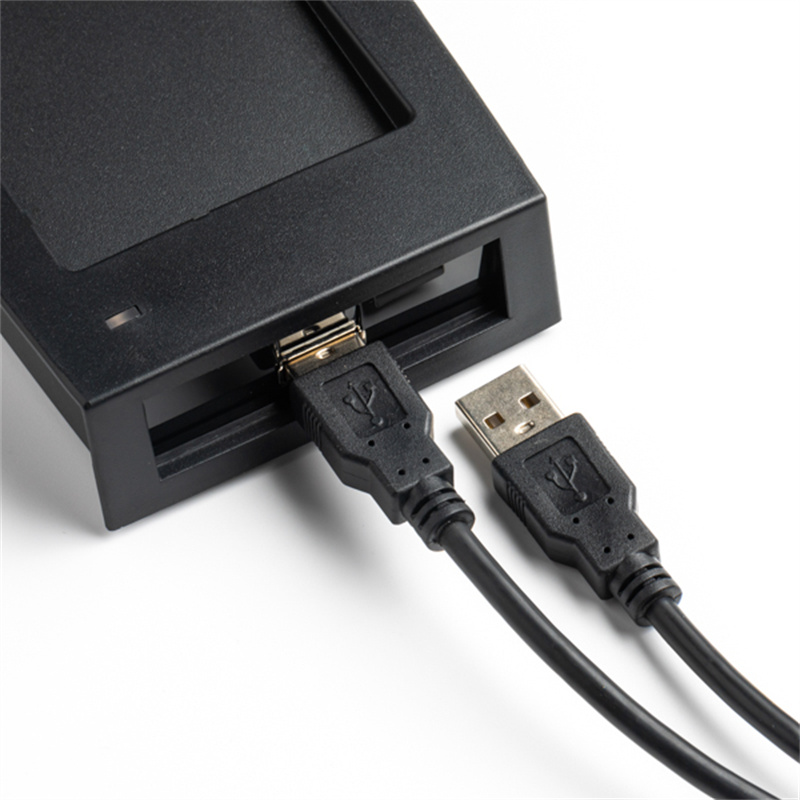

- Tengiviðmót: USB Virtual RS232, RS232 eða TTL232
- Sendingarhraði: Sjálfgefið 19200 bps
- R/W fjarlægð allt að 100 mm (allt að 100 mm með stærri loftnetsstærð), allt eftir TAG
- Geymsluhitastig: -40 ºC ~ +85 ºC
- Rekstrarhitastig: -30ºC ~ +70 ºC
- ISO14443A ISO14443B ISO15693
CR9506 lesandi Hágæða RFID IC ST25R3911 og STM32G070 örgjörvi
Eiginleikar RFID-flísa
- ISO 18092 (NFCIP-1) Virkt P2P
- ISO14443A, ISO14443B, ISO15693 og FeliCa™
- Sjálfvirkt loftnetstillingarkerfi sem stillir LC-tank loftnetsins
- Sjálfvirk aðlögun mótunarvísitölu
- AM og PM afmótunarrásir með sjálfvirku vali
- Notandi velur og sjálfvirk stilling á magni
- Gagnsæjar og straumstillingar til að innleiða MIFARE™ klassískt samhæfðar eða aðrar sérsniðnar samskiptareglur
- Möguleiki á að keyra tvær loftnet í einhliða stillingu
- Ossillatorinntak sem getur starfað með 13,56 MHz eða 27,12 MHz kristal með hraðri ræsingu
- 6 Mbit/s SPI með 96 bæti FIFO
- Breitt spennusvið frá 2,4 V til 5,5 V
- Breitt hitastigssvið: -40 °C til 125 °C
- QFN32, 5 mm x 5 mm pakki
ISO 18092 (NFCIP-1) frumkvöðull, ISO 18092 (NFCIP-1) virkt markmið, ISO 14443A og B lesandi (þar með talið háar bitahraðar), ISO 15693 lesandi og FeliCa™ lesandi.
- Kjarni: Arm® 32-bita Cortex®-M0+ örgjörvi, tíðni allt að 64 MHz
- Rekstrarhiti frá -40°C til 85°C
- Minni – 128 Kbyte af Flash-minni – 36 Kbyte af SRAM (32 Kbyte með jöfnuðarprófun á vélbúnaði)
- Þar á meðal 3DES AES mjúk reiknirit dulkóðun, stuðningur við Ultralight C, MIFARE™ Plus, Desfire lestur og ritun
Samskiptastilling
- Samskiptareglurnar eru bæti-miðaðar.
- Bæði send- og móttökubæti eru á sextándakerfissniði.
- Samskiptabreyturnar eru sem hér segir,
- Baud-hraði: 19200 bps
- Gögn: 8 bitar
- Stöðva: 1 biti
- Jöfnuður: Enginn
- Flæðistýring: Engin
Stærð og önnur lýsing
| Nafn | CR9506 serían af nálægðarlesara | |||
| Þyngd | 240 g | |||
| Stærðir | 110*80*26 (mm) | |||
| Hitastig | -40 ~ +85 ℃ | |||
| Viðmót | USB sýndar RS232, RS232 | |||
| Lessvið | allt að 8 cm | |||
| Tíðni | 13. 56MHz | |||
| Stuðningur | ISO14443A | |||
| MIFARE® 1K, MIFARE®4K, MIFARE Utralight®, MIFARE® DESFire, MIFARE® Pro Ntag, MIFARE Utralight®C, SLE66R35, Fm1108, TYPE A örgjörvakort 25TB512, 25TB04K, 25TB176 ISO15693 I.kóði SLIx, I.kóði SLI, TI2k, TI256, ST25TV512/2k/04K, ST25DV512/2k/04K
| ||||
| Orkuþörf | Jafnstraumur 5V, 70ma - 100ma | |||
| Örorkuver | Kjarni: ARM® 32-bita CortexTM-M0 örgjörvi | |||
| CR522A | CR523B | CR6085A | CR9506 | |
| ISO14443A | ✔ | ✔ | ✔ | |
| ISO14443B | ✔ | ✔ | ||
| ISO15693 | ✔ |
CR9506 Raðnúmer og svipaðar hlutarnúmer Lýsing
| Fyrirmynd | Lýsing | Viðmót og annað |
| CR522A/B | MIFARE® S50/S70, Ultralight®, FM1108, TYP 25TB512, 25TB04K, 25TB176 | UART DC 4,5~5,5V |
| CR9506 | MIFARE® 1K/4K, Ultralight®, Ultralight®C, Mifare®Plus FM1108, GERÐ A.Ntag, SLE66R01P, NFC typeA merki l.code sliTi 2k , SRF55V01, SRF55V02 ,SRF55V10, LRI 2k, ISO15693 staðall 25TB512, 25TB04K, 25TB176 | 4,5~5,5V |
| CR3601 | MIFARE® 1K/4K, Ultralight®, Ultralight®C, Mifare®Plus FM1108, GERÐ A.Ntag, SLE66R01P, NFC typeA merki l.code sliTi 2k , SRF55V01, SRF55V02 ,SRF55V10, LRI 2k, ISO15693 staðall 25TB512, 25TB04K, 25TB176 | UART DC 2,6~3,6V |
Tilvísun í hlutanúmer svipaðrar vöru
| Fyrirmynd | Lýsing | InterFace |
| CR0301A | MIFARE® TypeA lesandi modulMIFARE® 1K/4K,Ultralight®,Ntag. Sle66R01Pe | UART og IIC 2.6~3.6V |
| CR0285A | MIFARE® TypeA lesaraeiningMIFARE® 1k/4k, Ultralight®, Ntag. Sle66R01P | UART EÐA SPI2.6~3.6V |
| CR0381A | MIFARED lesaraeining af gerð A MIFARE® S50/S70, Ultralight®.Ntag. Sle66R01P | UART |
| CR0381D | I.code sli,Ti 2k, SRF55V01, SRF55V02,SRF55V10,LRI2K,ISO15693 STD | UART DC 5V EÐA|DC 2,6~3,6V |
| CR8021A | MIFARE®TypeA lesaraeiningMIFARE® S 50/S70, Ultralight®, Ntag. Sle66R01P | RS232 eða UART |
| CR8021D | .kóði sli.Ti 2k, SRF55V01, SRF55V02, SRF55V10, LRI2K, ISO15693 staðall | RS232 EÐA UARTDC3VOR5V |
| CR508DU-K | 15693 UID Hex úttak | USB hermir lyklaborð |
| CR508AU-K | TYPE A, MIFARE® UID eða Block Data úttak | USB hermir lyklaborð |
| CR508BU-K | TYPE B UID Hex úttak | USB hermir lyklaborð |
| CR6403 | GERÐ A (MIFARE Plus®, Ultralight® C) + GERÐ B + ISO15693 + Snjallkort | UART RS232 USB|IC |
| CR6403 | GERÐ A (MIFARE Plus®, Ultralight® C)+ GERÐ BISO15693 + Snjallkort+ | USB RS232 |
| CR9505 | GERÐ A (MIFARE Plus®, Ultralight® C) + GERÐ BISO15693 | UART |
ATHUGASEMD: MIFARE® og MIFARE Classic® eru vörumerki NXP BV
